Motor BigSat SG2100BS

Napísal Torben 1 dňa 10 február 2011 do kategórie Motory, Recenzie, Komponenty

preview

Satelitný motor BigSat SG2100BS je jeden z najspoľahlivejších a zároveň aj najpoužívanejších satelitných motorov. Ide o produkt z dielne taiwanskej spoločnosti Moteck, ktorá sa dlhodobo zoberá vývojom a produkciou satelitných motorizovaných systémov a príslušenstva.

Obsah balenia

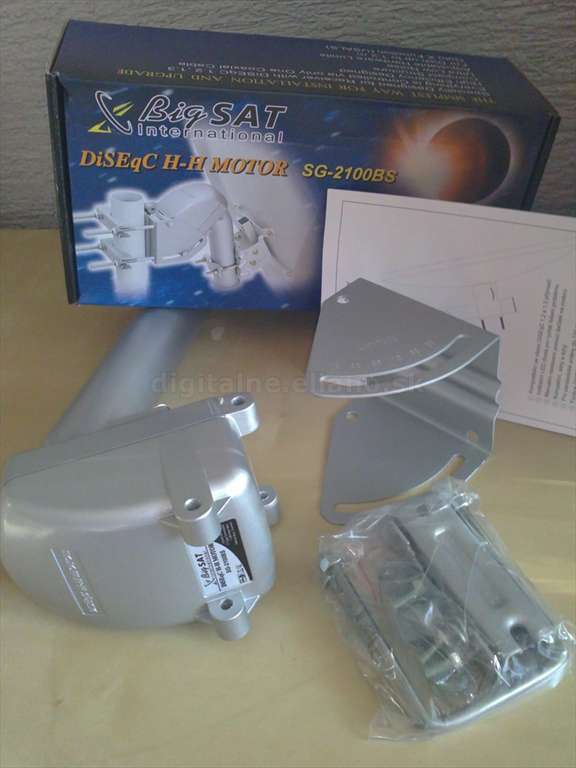

Balený je v kartónovej, pevnej krabici, ktorá okrem motora obsahuje príslušenstvo pre uchytenie motora. Motor je v striebornom prevedení s kvalitnou povrchovou úpravou, ktorá je takisto aj na montážnom prevedení, vrátane šraub, balenie obsahuje návod v českom jazyku.

17012011351

Popis a funkcie

Dosahuje štandardné rýchlosti natočenia, v priemer okolo 2° za sekundu.  Podporuje systém DiSEqC 1.2 a USALS, prijímač by teda mal byť kompatibilný s DiSEqC 1.2, alebo 1.3. Nájdeme u motora aj funkciu GoTo X s pomocou ktorých motor vie sledovať až 60 satelitných družíc, čo je naozaj úctyhodné číslo. Ovládacie a riadiace príkazy idú samozrejme po koaxiálnom kábli, obrovskou výhodou tohto motora je rozpätie, v ktorom dokáže sledovať družice a to až 150 °! Umožňuje teda nastaviť uhol otáčania od 75 ° východne až do 75 ° západne. Motor je odporúčané použiť pre paraboly s priemerom až do 120 cm.

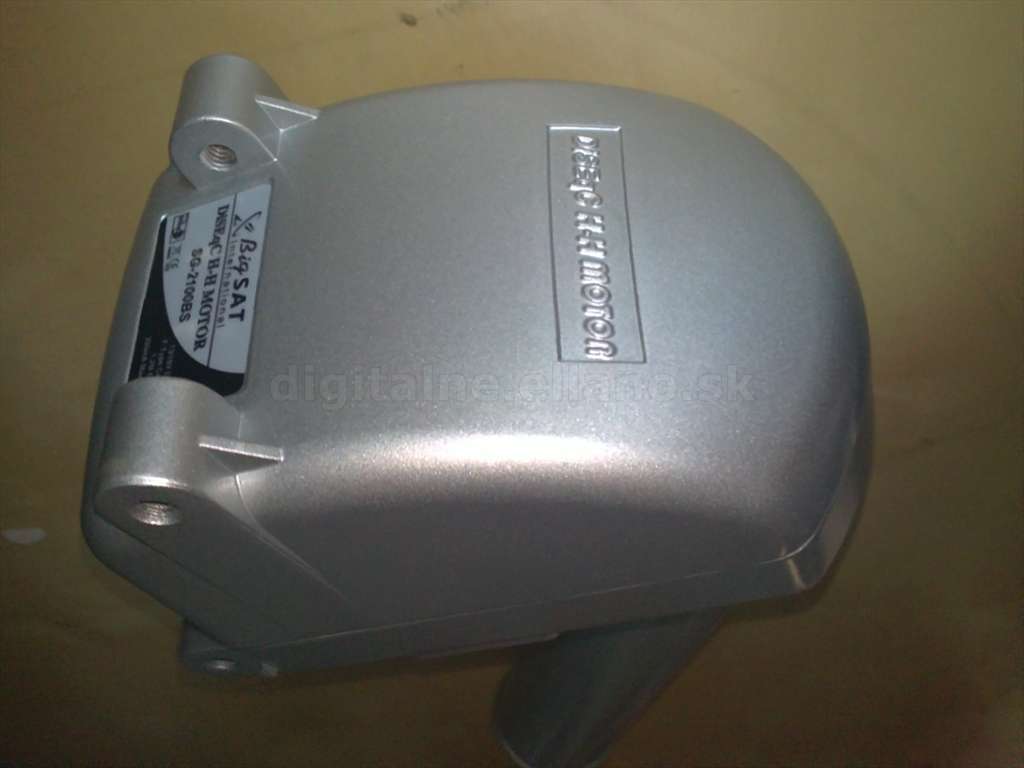

Je to motor s pevnou konštrukciou, váhou presahujúcou mierne 3 kg. Tyč pre uchytenie paraboly má priemer 50 mm s dĺžkou 180 mm, na konci tyči je užitočná obruba, ktorá zabráni pri povolených šraubách pri montáži tomu, aby Vám parabola skĺzla. Umožňuje prakticky montáž na všetky typy parabolických antén. Vo vnútri sa ukrývajú kvalitné, zosilnené prevody, kvalitný a presný motor, ktorého bezproblémový chod je zaručený v mrazoch, aj v horúcich letných dňoch. Koncové dorazy má motor elektronicky nastaviteľné.

17012011356 17012011357

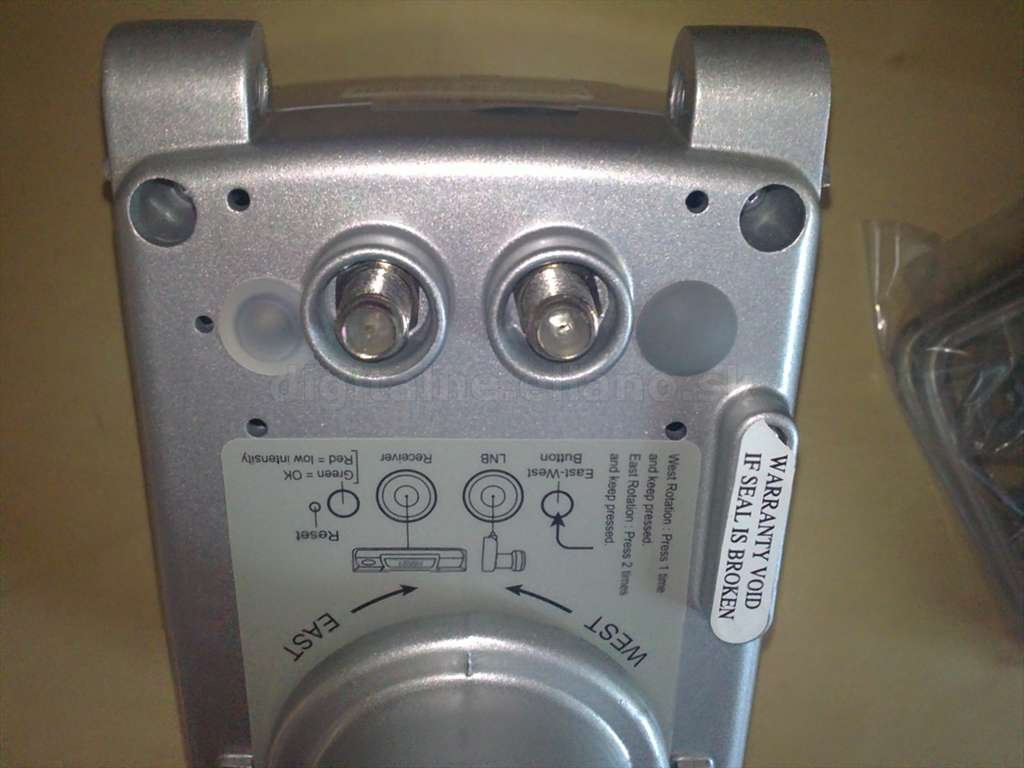

Otáčanie motora pri jeho inštalácii je možné vykonávať tlačítkom umiestneným priamo na motore, motor sa ovláda tlačítkom tak, že ak ho stlačíte raz a podržíte ho, motor sa bude natáčať na západ. Ak tlačítkom stlačíte rýchlo dva krát a podržíte ho, motor sa začne natáčať na východ. Dobrým pomocníkom na motore je kontrolná LED dióda, ktorá svieti v prípade správneho napájania motora na zeleno, ak svieti na oranžovo, motor hlási chybu. Ak bliká oranžovo znamená to, že prijíma DiSEqC povely, prípadne takto hlási reset motora. Reset sa vykonáva tak, že tlačítkom nastavíte motor na nulový bod a tenkým predmetom stlačíte tlačítko reset na minimálne dve sekundy, LED dióda začne oranžovo blikať.

17012011353 17012011355

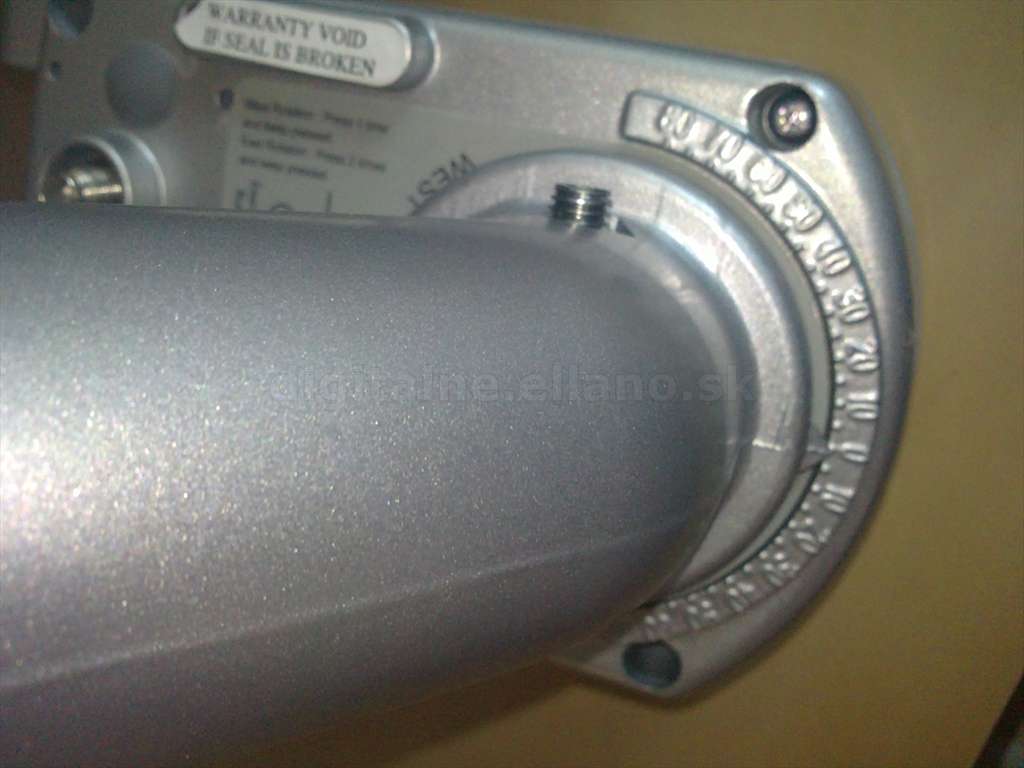

Medzi diódou a tlačítkom pohybu sa nachádzajú konektory pre pripojenie LNB konvertora a satelitného prijímača. Pri spoji tyči a motora je vylisovaná stupnica s označením uhla otočenia, stupnica elevácie je vylisovaná aj na sklonomere, umožňuje nastaviť elevačný uhol od 10° do 75°.

Montáž

Pri montáži satelitného motora je nutné mať konzolovú tyč v absolútnej kolmici k zemi. Prvoradé pri nastavení motora je nastaviť zemepisnú šírku, v ktorej sa nachádzate (Latitude), následne je potrebné nastaviť tzv. nulový bod, presné inštrukcie nájdete v slovenskom návode, je tam popísaná aj možnosť inštalácie motora pomocou USALS, prípadne pomocou systému GAAPS. V prípade ak Váš prijímač podporuje funkciu GoTo X, motor dokáže zadaním zemepisnej šírky a dĺžky natočiť svoju pozíciu presne na daný satelit. Táto funkcia podporuje maximálny rozsah natočenia do 80°.

17012011352 17012011354

Technické parametre

Protokol: DiSEqC 1.2

Kompatibilné prijímače: DiSEqC 1.2, 1.3

Veľkosť antény: max. 120 cm

Rýchlosť: 1,9°/sek (pri 13V); 2,5°/sek (pri 18V)

Rozsah nastavenia: 75°E - 75°W (150° max.)

Elevačný uhol: 10-75°

Tuba pre anténu: priemer 50mm, dĺžka 180 mm

Nutný rozmer konzoly: priemer 35-65 mm

Vstupné napätie: 13/18 Vdc

Výstupné napätie: 13/18 Vdc

Príkon: 50 mA (StandBy), 200 mA (Normal), 350 mA (Max)

Počet družíc: max 60 pozícií

Funkcia choď na polohu 0: Áno

Funkcia korekcie polohy: Áno

Funkcia GoTo X: Áno

Manuálne tlačítko: Áno

Indikačná LED dióda: Áno

Nastavenie limitov:

      1. Hardwarový limit

      2. Softwarový limit

      3. Prúdová ochrana

Snímač polohy: Snímač na princípe Hellovho javu s vysokým rozlíšením

Váha: 3,5 kg

Rozmery: 345 x 168 x 110 mm



Ďalšie fotografie v plnom rozlíšení si môžete prezrieť v galérii pod článkom.
